scope van de opdracht:
Vernieuwen van de tegelplafond 60×60 in diverse ruimtes
- Vervangen van de tegelplafond 600×600 inlegtegels, incl. draagstructuur in diverse ruimtes. De bestaande bevestigingshaken mogen herbruikt worden. De bestaande schaduwlat blijft steeds behouden indien intact.
- De plafonds worden op dezelfde hoogte als oorspronkelijk gemonteerd.
- Verwijderen van de oude tegelplafond incl. draagstructuur
- Tijdelijk afkoppelen van bedieningstoestellen (verluchting, rookdetectie, radio,…)
- Plaatsen van nieuwe tegelplafond, incl. draagstructuur
- Terug plaatsen van bedieningstoestellen, alle momenteel gemonteerde technieken zoals (niet beperkend)
- Luidsprekers
- Geadresseerde branddetectoren (van Limotec)
- Luchtkanalen
- Inbouwdownlighters worden voorzien van een versteviging boven het plafond zodat het armatuur niet op de plafondtegel gaat hangen en zorgt voor doorbuigingen.
Vervangen van de bedverlichting in de kamers
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Leveren en plaatsen van een armatuur “type 1 dim” volgens de bijgevoegde lichtberekeningen op de bestaande bekabeling. Het aantal armaturen dient identiek te zijn aan de opgegeven aantallen. Het nieuwe armatuur dient te passen op de bestaande opening om bijschilderen te beperken of te vermijden.
- Het armatuur dient individueel dimbaar en schakelbaar te zijn.
- Een pluspunt is een individuele schakelaar voor up- en downlight.
- Verfwerken voor het bijwerken rondom het armatuur.
Vervangen van de verlichting in berging, keukens, technische ruimtes, kleedkamers,…
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het verwijderen van de bestaande doorvoerbekabeling en vervangen door nieuwe bekabeling in uitvoering XGB 5G1,5 mm² in de dimbare zones, aangeduid op plan.
- Leveren en plaatsen van armaturen volgens de bijgevoegde lichtberekeningen. Het aantal armaturen dient identiek te zijn aan de opgegeven aantallen. Het nieuwe armatuur dient zo goed mogelijk te passen op de bestaande opening om bijschilderen te beperken of te vermijden.
- Verfwerken voor het bijwerken rondom het armatuur.
- Controleren van de eventueel aanwezige bedieningsknoppen, detectoren, … op goede werking en eventueel vervangen na overleg met de opdrachtgever.
Vervangen halogeenlampjes door LED
- Vervangen van de halogeenlampjes in bestaande armaturen door LED GU10 lampjes 2700 K met een effectieve lichtoutput van minimum 700 Lumen per lampje. De bestaande lampvoetjes (GU5,3) dienen vervangen te worden door GU10 voetjes. De bestaande transfo’s dienen verwijderd te worden.
Gangen personeel
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe verlichtingstoestellen volgens bijgeleverde dialux.
- Op enkele plaatsen is het niet 1 op 1 vervanging maar zijn er enkele extra toestellen voorzien.
- De huidige schakelingen en schakelaars blijven behouden.
- Bijkomende bekabeling dient in XGB te zijn en geplaatst met zo weinig mogelijk visuele storingen.
Gangen bewoners
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe verlichtingstoestellen dali-dim volgens bijgeleverde dialux, zoals aangeduid op plan in de te vervangen tegelplafonds 60/60
- de bestaande drukknoppen dienen verwijderd en vervangen te worden door blindplaatjes.
- Op elke verdieping wordt op de verpleegpost een DALI compatibel bedieningspaneel geplaatst voor de bediening en dimming van de verlichting van de eetzaal. Het paneel heeft een IR ontvanger voor bediening met afstandsbediening. Via de knoppen moeten 3 sferen geprogrammeerd worden, één toets wordt geprogrammeerd als calamiteitsfunctie. Manuele dimming van de verlichting van de eetzaal moet mogelijk zijn via het bedieningspaneel.
- plaatsen van de detectoren op DALI, gevoed vanuit de dali-bus volgens inplanting zie plannen.
- Per 2 verdiepingen plaatsen van een router met 2 uitgangen van 64 adressen DALI (zowel voor zone A als voor zone B) zie Schema Routers.
- Alle routers worden met een switch verbonden welke eveneens met een DALI-datakabel wordt verbonden met de algemene technische computer. Plaatsing switch dient ter plaatse bepaald te worden.
- Programmatie van de verlichting volgens regime:
- 4 in te stellen lichtniveau’s
- Niveau dag aanwezigheid bvb 100%
- Niveau dag afwezigheid bvb 20%
- Niveau nacht aanwezigheid bvb 30%
- Niveau nacht afwezigheid bvb 10%
- Daglichtafhankelijke sturing in de zitzone van de gangen en individueel dimmen via de up/down toetsen op het bedieningspaneel.
- Lichtniveaus en tijden zijn vrij te kiezen door de klant
- 4 in te stellen lichtniveau’s
- te vervangen en bijkomende bekabeling dient in XGB te zijn en geplaatst met zo weinig mogelijk visuele storingen.
- Overgangen in lichtniveau’s dienen via het principe faid-in en faid-out te werken met in te stellen tijden.
- De gangen worden volgens het dagregime en de detectie in zijn geheel geregeld.
- De zitruimte is een onafhankelijke groep, en apart regelbaar. Deze wordt door de detectoren, sturing en bedieningspaneel bediend. Correcte programmatie is nog af te spreken met de RVT.
Traphallen
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe verlichtingstoestellen met ingebouwde bewegingsdetectie volgens bijgeleverde dialux.
- Zoals aangeduid op plan in de te vervangen tegelplafonds 60/60
- de bestaande schakelaars dienen verwijderd en vervangen te worden door blindplaten
- te vervangen en bijkomende bekabeling dient in XGB te zijn en geplaatst met zo weinig mogelijk visuele storingen.
Ergo ruimte en bib
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe dimbare verlichtingstoestellen volgens bijgeleverde dialux.
- Zoals aangeduid op plan in de te vervangen tegelplafonds 60/60.
- plaatsen van de DALI-dim afwezigheidsdetectoren volgens inplanting.
- de bestaande schakelaars dienen verwijderd en vervangen te worden door DALI-dim schakelaars of drukknoppen voor het bedienen en dimmen van de verlichting via de afwezigheidsdetector.
Inkom
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe dimbare verlichtingstoestellen volgens bijgeleverde dialux.
- plaatsen van een router met 1 uitgang van 64 adressen DALI, plaatsing router te bepalen ter plaatse in samenspraak met de klant. Router te verbinden met switch zoals eerder vermeld.
- Plaatsen van 2 DALI detectoren volgens plan “DALIdim RVT-Ukkel-Gelijkvloers”.
- Plaatsen dali bedieningspaneel in de ruimte receptie
- Programmatie van de verlichting volgens regime:
- 4 in te stellen lichtniveau’s
- Niveau dag aanwezigheid bvb 100%
- Niveau dag afwezigheid bvb 20%
- Niveau nacht aanwezigheid bvb 30%
- Niveau nacht afwezigheid bvb 10%
- Daglichtafhankelijke sturing en individueel dimmen via de up/down toetsen op het bedieningspaneel.
- Lichtniveaus en tijden zijn vrij te kiezen door de klant
- 4 in te stellen lichtniveau’s
- Zoals aangeduid op plan in de te vervangen tegelplafonds 60/60
- de bestaande schakelaars dienen verwijderd en vervangen te worden door drukknoppen en verbonden worden aan de router als calamiteitfunctie.
- te vervangen en bijkomende bekabeling dient in XGB te zijn en geplaatst met zo weinig mogelijk visuele storingen.
Kantoren
- Volledig verwijderen van de huidige verlichtingstoestellen.
- Het plaatsen van nieuwe verlichtingstoestellen volgens bijgeleverde dialux.
- Zoals aangeduid op plan in de te vervangen tegelplafonds 60/60
- de bestaande schakelaars dienen verwijderd en vervangen te worden door drukknop voor de bediening via de afwezigheidsdetector van de nieuwe verlichting. De drukknop activeert via de detector de verlichting en de detector gaat bij een in te stellen afwezigheid de verlichting uitschakelen.
- te vervangen en bijkomende bekabeling dient in XGB te zijn en geplaatst met zo weinig mogelijk visuele storingen.
STUDIE EN LASTENBOEK:
Er is een volledig aanbestedingsdossier gemaakt voor het project:

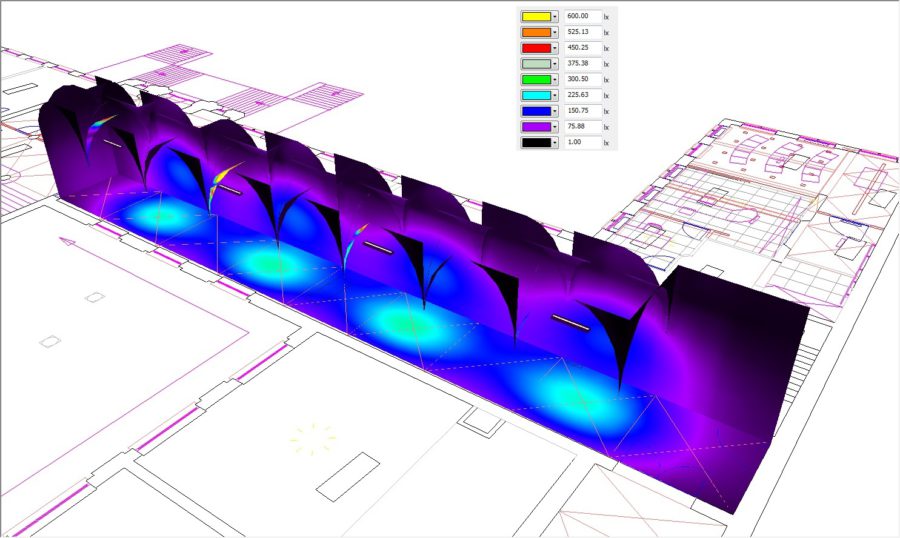

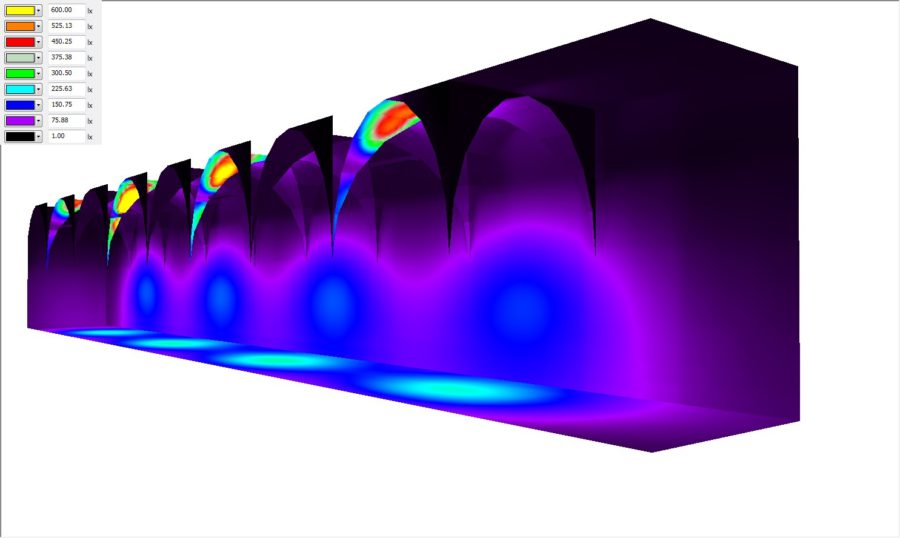

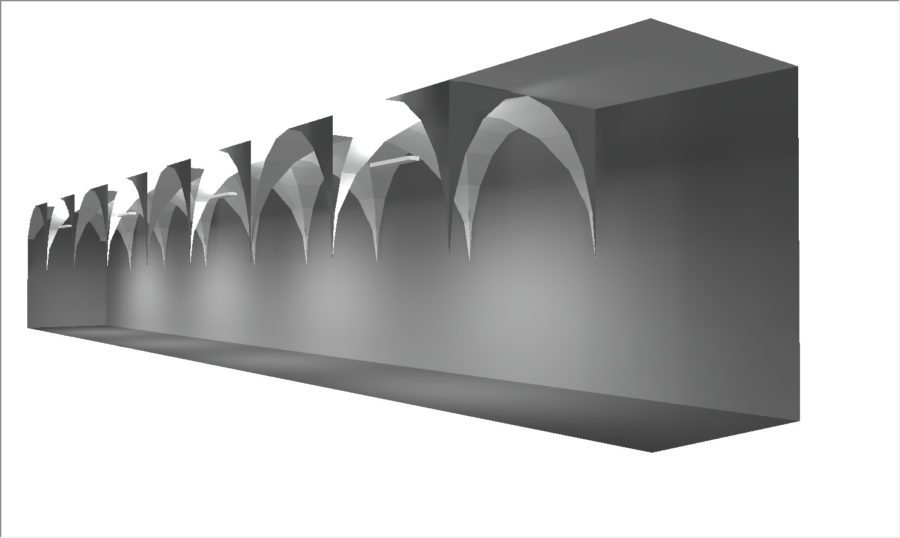

- Inplantingsplan en dialux berekening
- Lastenboek
- Meetstaat
- Overige documenten: Subsidieberekeningen
